شیر یکطرفه چیست؟
شیر یکطرفه یا چک ولو (Check Valve) یکی از مهم‌ترین اجزای سیستم‌های پایپینگ و فرآیندی در صنایع مختلف است. این نوع شیر تنها اجازه عبور جریان سیال را در یک جهت می‌دهد و مانع از برگشت آن به سیستم می‌شود؛ عملکردی که نقش حیاتی در حفظ ایمنی، کارایی و جلوگیری از آسیب به تجهیزات دارد. واژه «Check» به معنی بررسی یا کنترل، دقیقاً به عملکرد نظارتی این قطعه بر مسیر جریان اشاره دارد. در سیستم‌هایی مانند پمپ‌ها، کمپرسورها و شبکه‌های لوله‌کشی، شیر یکطرفه از برگشت ناخواسته سیال جلوگیری کرده و به پایداری عملکرد کمک می‌کند.
| جزء | توضیح |
|---|---|
| بدنه (Body) | سازه اصلی شیر که سایر اجزا را در خود جای می‌دهد و در برابر فشار و خوردگی مقاوم است. |
| دیسک یا المان مسدودکننده (Disc/Closure Member) | قطعه‌ای متحرک که با فشار جریان باز می‌شود و هنگام کاهش فشار یا بازگشت جریان، مسیر را مسدود می‌کند. |
| نشیمن‌گاه (Seat) | سطح تماس دیسک با بدنه که برای آب‌بندی کامل طراحی شده است. |
| فنر (Spring) یا لولا (Hinge) | در برخی مدل‌ها از فنر برای بازگرداندن دیسک به موقعیت بسته استفاده می‌شود و در برخی دیگر، دیسک با لولا حرکت می‌کند. |
| بونت (Bonnet) یا پوشش (Cover) | برای دسترسی به اجزای داخلی در تعمیرات یا بازرسی استفاده می‌شود. |

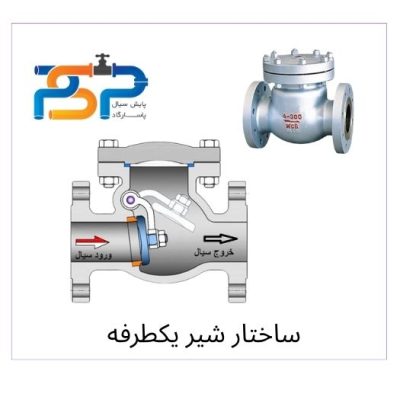

ساختار و اجزای اصلی شیر یکطرفه
در طراحی انواع شیرهای یکطرفه، ساختار کلی تقریباً مشابه است اما بسته به نوع و کاربرد، برخی جزئیات تفاوت دارند. اجزای کلیدی این شیرها شامل:
- بدنه (Body): بخش اصلی و مقاوم در برابر فشار و خوردگی که سایر اجزا درون آن نصب می‌شوند.
- دیسک یا المان مسدودکننده (Disc/Closure Member): قطعه‌ای متحرک که با فشار جریان باز می‌شود و هنگام کاهش فشار یا بازگشت جریان، مسیر را مسدود می‌کند.
- نشیمن‌گاه (Seat): سطح تماس دیسک با بدنه که برای آب‌بندی کامل طراحی شده است.
- فنر (Spring) یا لولا (Hinge): در برخی مدل‌ها از فنر برای بازگرداندن دیسک به موقعیت بسته استفاده می‌شود و در برخی دیگر، دیسک با لولا حرکت می‌کند.
- بونت (Bonnet) یا پوشش (Cover): برای دسترسی به اجزای داخلی در تعمیرات یا بازرسی استفاده می‌شود.
ساختار ساده اما مؤثر این قطعه آن را به گزینه‌ای ایده‌آل برای بسیاری از کاربردهای صنعتی تبدیل کرده است.
انواع شیر یکطرفه و کاربردهای تخصصی آن‌ها
۱. شیر لیفت (Lift Check Valve)
این شیرها دارای دیسکی هستند که به صورت عمودی بالا و پایین می‌رود. برای کاربردهایی با جریان پایدار و مسیر عمودی مانند خطوط خروجی پمپ‌ها، سیستم‌های سرمایشی و گرمایشی استفاده می‌شوند. طراحی دقیق نشیمن‌گاه باعث آب‌بندی بسیار مؤثر در این مدل شده است.
۲. شیر سوئینگ (Swing Check Valve)
دیسک در این نوع شیر به صورت چرخشی حول یک پین یا لولا باز و بسته می‌شود. برای خطوط افقی و قطرهای بزرگ مناسب است. گرچه عملکرد آن ساده است، اما احتمال وقوع ضربه آب در این مدل بالاست که می‌توان با طراحی دقیق، کاهش سرعت بسته شدن یا نصب دمپر آن را مدیریت کرد.
۳. شیر توپی (Ball Check Valve)
در این مدل، از یک گوی کروی برای باز و بسته شدن جریان استفاده می‌شود. شیرهای توپی بسیار مناسب برای پمپ‌های دوزینگ، تجهیزات کوچک، خطوط افقی با فضای کم و سیالات ویسکوز هستند. طراحی ساده و مقاومت بالا از ویژگی‌های بارز این نوع است.
۴. شیر دیافراگمی (Diaphragm Check Valve)
از یک غشای الاستومری به عنوان المان بسته‌شونده استفاده می‌کند. به دلیل سطح تماس نرم، این شیر برای سیالات حساس، گازهای استریل، محیط‌های دارویی، تجهیزات پزشکی و صنایع بیوتکنولوژی بسیار مناسب است.
۵. شیر پروانه‌ای یکطرفه (Butterfly Check Valve)
با داشتن دو صفحه نیم‌دایره که با جریان باز و بسته می‌شوند، این شیرها در خطوط فرعی، سیستم‌های تهویه مطبوع، و پروژه‌های تصفیه آب کاربرد گسترده‌ای دارند. به‌دلیل افت فشار پایین و طراحی سبک، در فضاهای محدود و سیستم‌های با جریان بالا ترجیح داده می‌شود.
۶. شیر دوتایی (Dual-Plate Wafer Check Valve)
این شیرها از دو نیم‌دیسک متصل به فنر استفاده می‌کنند که در طراحی فشرده بین فلنج‌ها نصب می‌شود. به دلیل وزن کم، مقاومت در برابر فشار بالا و عملکرد سریع، در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و تأسیسات حیاتی به‌کار می‌رود.
| نوع شیر یکطرفه | توضیحات |
|---|---|
| فنری | شیر خودکار سوپاپی با استفاده از فنری که به پشت دیسک متصل است کار می‌کند. |
| تابلویی | دارای عملکرد لولایی برای بالا و پایین رفتن؛ این نوع شیرها وزن و ضخامت کمی دارند. |
| دابل پلیت | دارای دو نیم‌دیسک و فنر؛ مناسب برای جلوگیری از برگشت سیال. |
| پمپ باد | مخصوص سیالات غیرمایع؛ دارای پره‌هایی برای باز کردن مسیر هوا هنگام ورود. |
| لیفت دیسک | دارای دیسک دایره‌ای و فنر برای عملکرد مناسب؛ کاربرد در خطوط عمودی. |
| وزنه‌ای | مناسب برای عبور حجم بالایی از سیال؛ عملکرد آن به‌وسیله وزنه کنترل می‌شود. |
| پیستونی | مناسب برای سیالات آزمایشگاهی که نیاز به دقت بالا در آب‌بندی دارند. |
ویژگی‌های فنی و عملکردی شیرهای یکطرفه
- باز و بسته‌شدن خودکار: بدون نیاز به سیستم کنترل یا عملگر خارجی، شیر صرفاً با اختلاف فشار باز و بسته می‌شود.
- فشار شکست (Cracking Pressure): حداقل فشاری است که برای بازشدن دیسک نیاز است. در بسیاری از مدل‌ها این مقدار قابل تنظیم است.
- حداقل افت فشار: برخی طراحی‌ها مانند شیرهای Full-Bore یا مدل‌های لیفت و سوئینگ مسیر تقریباً مستقیم دارند و افت فشار را به حداقل می‌رسانند.
- پتانسیل ضربه آب: در مدل‌هایی که دیسک ناگهانی بسته می‌شود، مانند سوئینگ، احتمال بروز Water Hammer وجود دارد که می‌تواند به لوله‌ها آسیب بزند.
- سایش اجزا: تماس مداوم دیسک با نشیمن‌گاه به‌خصوص در حالت نیمه‌باز می‌تواند باعث فرسایش و کاهش عمر مفید شود. استفاده از متریال مقاوم و بررسی‌های دوره‌ای، این مشکل را کاهش می‌دهد.
مزایا و معایب استفاده از شیر یکطرفه
مزایا:
- عدم نیاز به نیروی محرک یا کنترل پیچیده
- طراحی ساده، مقرون‌به‌صرفه و با نگهداری آسان
- عملکرد ایمن و سریع در جلوگیری از بازگشت سیال
- صرفه‌جویی در انرژی به دلیل افت فشار پایین در حالت باز
معایب:
- حساسیت به پدیده ضربه آب در برخی مدل‌ها
- عدم امکان تنظیم جریان به صورت پیوسته یا مدولاسیون
- احتمال سایش بالا در کاربردهای پرتکرار یا با آلودگی بالا
راهنمای انتخاب شیر یکطرفه مناسب
انتخاب شیر یکطرفه مناسب نیازمند بررسی دقیق شرایط عملیاتی و فرایندی است. فاکتورهایی مانند:
- دمای کاری و فشار عملیاتی
- ماهیت فیزیکی و شیمیایی سیال (خورنده، چسبنده، دارای ذرات معلق)
- موقعیت نصب (افقی یا عمودی)
- محدودیت‌های فضایی
برای نمونه، در خطوط فاضلاب یا تصفیه آب که احتمال وجود ذرات جامد بالاست، شیرهای Ball Check یا Swing Check با نشیمن‌گاه فلزی عملکرد بهتری دارند. همچنین در سیستم‌هایی که نیاز به حداقل افت فشار و فضای نصب کم دارند، مدل Dual-Plate گزینه‌ای ایده‌آل است.
برای کسب مشاوره فنی دقیق و خرید شیر یکطرفه متناسب با پروژه خود، می‌توانید از خدمات تخصصی فروشگاه آنلاین پایش سیال بهره‌مند شوید.
شناخت دقیق ساختار، عملکرد، انواع و ویژگی‌های شیرهای یکطرفه، کلید انتخاب صحیح و بهره‌برداری مؤثر از این قطعه صنعتی است. از صنایع بزرگ نفت و گاز گرفته تا تأسیسات ساختمانی و پزشکی، شیر یکطرفه کاربردهای فراوانی دارد. در نهایت پیشنهاد می‌شود هنگام انتخاب و خرید این تجهیزات حساس، از مشاوره کارشناسان و تأمین‌کنندگان معتبر بهره بگیرید.
فروشگاه پایش سیال با ارائه‌ی مجموعه‌ای متنوع از شیرآلات صنعتی، محصولات باکیفیت و خدمات مشاوره‌ای حرفه‌ای، انتخاب مطمئن و هوشمندانه را برای شما تضمین می‌کند.

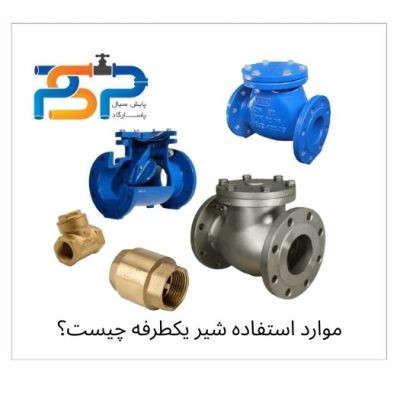

مثالی از شیرهای یکطرفه پرکاربرد:
