شیر پروانهای چدنی (Cast Iron Butterfly Valve) چیست؟
Cast Iron Butterfly Valve یا شیر پروانه ای چدنی یکی از رایج‌ترین انواع شیرآلات صنعتی است که به دلیل طراحی ساده، وزن سبک، هزینه پایین، و عملکرد سریع، در صنایع مختلف به کار می‌رود. این شیر برای تنظیم جریان، قطع و وصل سیال یا ترکیبی از هر دو استفاده می‌شود. بدنه این نوع شیر از جنس چدن خاکستری (Grey Iron) یا چدن داکتیل (Ductile Iron) ساخته شده که برای فشار و دماهای متوسط مناسب است.
اجزای اصلی Cast Iron Butterfly Valve
- بدنه (Body):
- از چدن خاکستری یا داکتیل ساخته می‌شود.
- دارای طراحی Wafer (واسط)، Lug (گوشواره‌ای) یا Flanged (فلنجی) برای نصب در خطوط لوله.
- دیسک (Disc):
- مهم‌ترین بخش برای کنترل جریان سیال است.
- معمولاً از آلیاژهای فولادی، برنز یا مواد مقاوم به خوردگی ساخته می‌شود.
- ساقه (Stem):
- میله‌ای که دیسک را به اهرم یا عملگر متصل می‌کند.
- از جنس فولاد ضدزنگ یا آلیاژهای مقاوم برای جلوگیری از خوردگی.
- نشیمنگاه (Seat):
- معمولاً از جنس لاستیک (EPDM, NBR) یا فلز است که وظیفه آب‌بندی را بر عهده دارد.
- عملگر (Actuator):
- می‌تواند دستی (Hand Lever)، چرخ‌دستی (Gear Operated)، یا اتوماتیک (Pneumatic یا Electric) باشد.
انواع Cast Iron Butterfly Valve براساس نوع نشیمنگاه
۱٫ شیر پروانهای با نشیمنگاه لاستیکی (Rubber Seated Butterfly Valve)
- ویژگی‌ها: نشیمنگاه از جنس لاستیک (EPDM، NBR یا Buna-N) ساخته شده است.
- مزایا: آب‌بندی کامل و بدون نشتی (Zero Leakage)، مناسب برای دما و فشارهای پایین تا متوسط.
- معایب: حساس به سایش در برابر ذرات جامد معلق در سیال.
- کاربردها: شبکه‌های توزیع آب، تصفیه‌خانه‌های آب و فاضلاب، سیستم‌های سرمایش و گرمایش.
۲٫ شیر پروانهای با نشیمنگاه فلزی (Metal Seated Butterfly Valve)
- ویژگی‌ها: نشیمنگاه از جنس فلز (آلیاژهای فولادی، استنلس استیل) است.
- مزایا: مقاوم در برابر سایش و خوردگی، مناسب برای دماهای بالا و فشارهای بالا.
- معایب: احتمال نشت جزئی و هزینه بالاتر نسبت به نشیمنگاه لاستیکی.
- کاربردها: صنایع نفت و گاز، انتقال بخار و هوای داغ، خطوط لوله مواد شیمیایی خورنده.
۳٫ شیر پروانهای با نشیمنگاه تفلونی (PTFE Seated Butterfly Valve)
- ویژگی‌ها: نشیمنگاه از جنس تفلون (PTFE یا PFA) ساخته می‌شود.
- مزایا: مقاومت عالی در برابر مواد شیمیایی قوی، مناسب برای دماهای متوسط تا حدود ۲۰۰ درجه سانتی‌گراد.
- معایب: هزینه بالاتر نسبت به نشیمنگاه لاستیکی.
- کاربردها: صنایع شیمیایی و پتروشیمی، خطوط لوله مواد خورنده، سیستم‌های انتقال گازهای خاص.

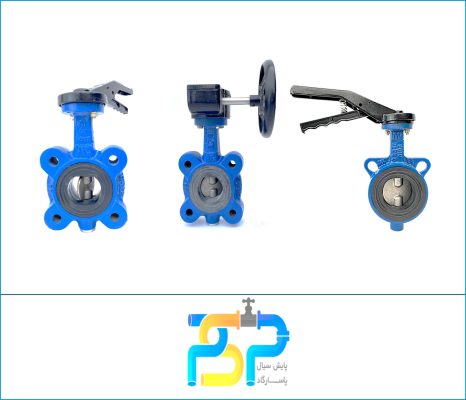

انواع Cast Iron Butterfly Valve براساس طراحی بدنه
- نوع Wafer (واسط): سبک و اقتصادی، مناسب برای فشارهای پایین.

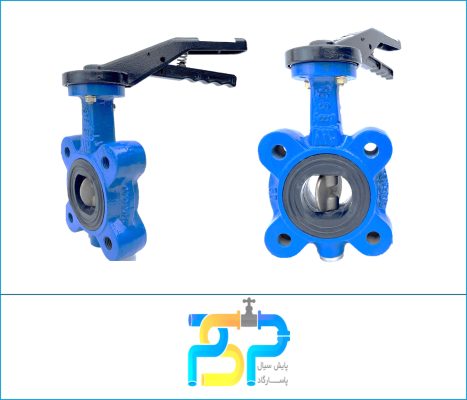

- نوع Lug (گوشواره‌ای): دارای گوشواره‌هایی برای پیچ و مهره مستقل، مناسب برای فشارهای بالاتر.
- نوع Flanged (فلنجی): مقاوم‌تر و مناسب برای فشارهای بالاتر.
خرید شیر پروانهای چدنی از فروشگاه پایش سیال
فروشگاه پایش سیال به‌عنوان یکی از تأمین‌کنندگان تخصصی در حوزه شیرآلات صنعتی، مجموعه‌ای کامل از شیرآلات پروانهای چدنی برندهای معتبر مانند میراب، فاراب و وگ امید گلستان را با بهترین قیمت و ضمانت اصالت کالا ارائه می‌دهد.
- عرضه بدون واسطه: خرید مستقیم از تولیدکننده یا نمایندگی‌های رسمی با قیمت‌های رقابتی و تضمین اصالت محصول.
- پشتیبانی تخصصی: تیم فنی مجرب ما آماده مشاوره در انتخاب مدل مناسب و متریال هماهنگ با پروژه شما است.
- ضمانت و خدمات پس از فروش: تمامی شیرهای پروانهای با گارانتی معتبر و خدمات پشتیبانی کامل ارائه می‌شوند.
با خرید از پایش سیال، علاوه بر صرفه‌جویی در زمان و هزینه، از مزایای خرید تخصصی و تضمین‌شده بهره‌مند شوید. هدف ما تأمین محصولات باکیفیت و جلب رضایت کامل مشتریان عزیز است.
مقایسه بین انواع نشیمنگاه‌ها
| ویژگی | نشیمنگاه لاستیکی | نشیمنگاه فلزی | نشیمنگاه تفلونی |
|---|---|---|---|
| نوع آب‌بندی | نرم (Soft Sealing) | سخت (Hard Sealing) | نرم (Soft Sealing) |
| محدوده دما | تا ۱۲۰ درجه سانتی‌گراد | تا ۶۰۰ درجه سانتی‌گراد | تا ۲۰۰ درجه سانتی‌گراد |
| محدوده فشار | فشارهای کم و متوسط | فشارهای بالا | فشارهای متوسط |
| مقاومت به خوردگی | متوسط | بالا | بسیار بالا |
| کاربرد اصلی | آب و فاضلاب | صنایع سنگین (بخار و گاز) | مواد شیمیایی خورنده |
انواع شیر پروانه ای چدنی
شیر پروانهای چدنی (Cast Iron Butterfly Valve) به دلیل تنوع در طراحی و انواع نشیمنگاه‌ها، گزینه‌ای مناسب برای کاربردهای مختلف است. برای سیالات تمیز و فشار پایین، شیر با نشیمنگاه لاستیکی مناسب است. در کاربردهای دما و فشار بالا یا سیالات خورنده، شیرهای با نشیمنگاه فلزی یا تفلونی بهترین گزینه هستند. انتخاب نوع مناسب باید بر اساس ویژگی‌های سیال، فشار و دمای کاری انجام شود.
در این گروه، تمامی مدل‌هایی که در مشخصات فنی آن‌ها «چدن داکتایل» (Ductile Iron) به‌عنوان یکی از گزینه‌های اصلی بدنه یا دیسک آمده است، قرار می‌گیرند:
-
شیر پروانهای فلنجدار با عملگر پنوماتیکی (BEF)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی، استنلس استیل و …)
- جنس دیسک: چدن داکتایل
-
شیر پروانهای فلنجدار با عملگر هیدرولیک–وزنه‌ای (BEF)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-
شیر پروانهای فلنجدار با گیربکس میراب (BEF)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-

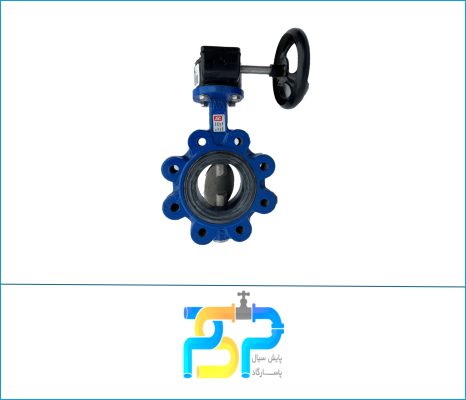

شیر پروانهای بدون فلنج انتهای خط (لاگ) گیربکسی (BCL)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-
شیر پروانهای بدنه باریک بدون فلنج با پروانه خارج از مرکز (BEW)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-
شیر پروانهای فلنجدار گیربکسی (BEF)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-
شیر پروانهای مجهز به سیستم کنارگذر (BEF)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-

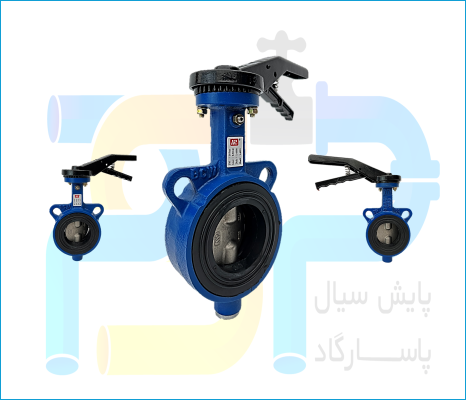

شیر پروانه ای چدنی ویفری اهرمی (BCW)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-
شیر پروانهای چدنی سنتریک بدنه باریک فلنجدار (BCF)
- (در توضیحات قبلی به‌طور مشخص متریال بدنه ذکر نشده؛ اما غالباً این مدل نیز گزینه چدن داکتایل یا فولاد ریختگی را داراست. ازآنجاکه عموماً مدل‌های BCF در گروه چدنی/فولادی قابل تولید هستند، می‌توان آن را در این دسته جای داد.)
-
شیر پروانهای سنتریک بدنه باریک فلنجدار با عملگر برقی (BCF)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی و …)
- جنس دیسک: چدن داکتایل
-
شیر پروانهای چدنی فلنجدار گیربکسی مخصوص خطوط آب گرم (BEF)
- جنس بدنه: چدن داکتایل (یا فولاد ریختگی)
- جنس دیسک: چدن داکتایل (یا فولاد ریختگی)
نکات مهم در انتخاب شیر پروانهای
- نوع اتصال (فلنجی، ویفری، لاگ، جوشی): بر اساس فشار کاری، سایز لوله، و شرایط نصب (امکان جداسازی خط) انتخاب می‌شود.
- نوع عملگر (پنوماتیکی، هیدرولیکی، گیربکس دستی، اهرمی): متناسب با میزان کنترل مورد نیاز، فشار کاری، سایز شیر، و سرعت باز و بسته شدن.
- متریال بدنه و دیسک: براساس نوع سیال (خوردگی، دما، ویسکوزیته)، فشار کاری، دمای محیط، و الزامات استاندارد یا بهداشتی.
- طراحی دیسک (سنتریک، دابل Offset، تریپل Offset، Bi-Plane): هر کدام مزایا و محدودیت‌های خاصی در آب‌بندی، میزان اصطکاک، و گشتاور مورد نیاز دارند.
- فشار و دمای کاری: محدوده‌ی فشار و دما باید با مشخصات فنی شیر منطبق باشد تا از نشتی یا آسیب به شیر جلوگیری شود.
با توجه به توضیحات فوق، هر کدام از این شیرهای پروانهای در محدوده‌ی خاصی از فشار، سایز، و نوع سیال کاربرد دارد. انتخاب نهایی باید با در نظر گرفتن شرایط فرآیندی، میزان خوردگی سیال، نیاز به اتوماسیون یا کنترل دستی، سرعت باز و بسته شدن، و بودجه‌ی پروژه انجام پذیرد.
- شیرهای چدنی (چدن داکتایل): مناسب برای بسیاری از کاربردهای عمومی در صنایع آب و فاضلاب، سیستم‌های HVAC، شبکه‌های انتقال آب شهری و روستایی، و برخی سیالات با دمای ملایم تا نسبتاً بالا (بسته به پوشش داخلی و نوع سیت).
- شیرهای فولادی (فولاد کربنی یا فولاد ریختگی): اغلب در فشارهای بالاتر، دماهای بالاتر، سیالات خورنده‌تر یا کاربردهای سنگین صنعتی (نفت و گاز، پتروشیمی، نیروگاه‌ها) استفاده می‌شوند.
- بسیاری از مدل‌های BEF, BCL, BEW, BCF, BCW قابلیت تولید هم با چدن داکتایل و هم با فولاد ریختگی را دارند. انتخاب نهایی به فشار و دمای فرآیند، نوع سیال (خورندگی، دما، ویسکوزیته)، الزامات مکانیکی (ضربه و لرزش)، هزینه و شرایط پروژه بستگی دارد.
- مدل‌های ویژه‌ای مانند BEB (جوشی) و BEF Bi-Plane عموماً صرفاً با متریال فولاد تولید می‌شوند.
این تفکیک کمک می‌کند تا بر اساس نیاز پروژه، نوع متریال مناسب (چدن داکتایل یا فولاد) به‌همراه مدل شیر پروانهای متناسب با سایز، فشار کاری و نوع سیال انتخاب شود.
شیر پروانه چدنی از برند های میراب، فاراب و وگ امید گلستان
شیرآلات پروانهای چدنی، به‌واسطه‌ی مقاومت بالا در برابر خوردگی و قیمت اقتصادی، همواره در صنایع گوناگون (آب و فاضلاب، سیستم‌های گرمایشی و سرمایشی، خطوط انتقال سیالات صنعتی و …) جایگاه ویژه‌ای داشته‌اند. سه برند برتر و شناخته‌شده در این حوزه—میراب، فاراب و وگ امید گلستان—با تکیه بر فناوری روز و رعایت استانداردهای کیفی بین‌المللی، محصولات خود را در رنج وسیعی از ابعاد و فشارهای کاری عرضه می‌کنند.
چرا شیرآلات پروانهای چدنی از برندهای میراب، فاراب و وگ امید گلستان؟
- دوام مکانیکی و مقاومت خوردگی بالا: بدنه‌ی چدن داکتایل در برابر تنش‌های مکانیکی و شرایط خورنده نسبت به چدن معمولی مقاومت بیشتری دارد. این امر طول عمر بالای شیر و پایداری در عملکرد را تضمین می‌کند.
- سهولت در نصب و نگهداری: طراحی هوشمندانه‌ی این برندها، فرایند نصب را آسان و هزینه‌های تعمیر و نگهداری را به‌طور قابل توجهی کاهش داده است.
- آب‌بندی مؤثر: بهره‌گیری از رینگ‌های آب‌بندی و سیت‌های باکیفیت، مانع از نشتی سیال شده و افزایش راندمان سیستم را به همراه دارد.
- تنوع در اتصال و عملگرها: تولید شیرهای ویفری، لاگ، فلنجدار یا انتهای خط و امکان تجهیز به عملگرهای دستی، گیربکسی، پنوماتیک و برقی، انتخابی انعطاف‌پذیر را برای مهندسان و کارشناسان فنی فراهم می‌آورد.
خرید از شیر پروانه ای چدنی از فروشگاه پایش سیال
فروشگاه پایش سیال به‌عنوان یک تأمین‌کننده‌ی تخصصی در حوزه‌ی شیرآلات صنعتی، مجموعه‌ی کاملی از شیرآلات پروانهای چدنی میراب، فاراب و وگ امید گلستان را با بهترین قیمت و ضمانت اصالت کالا ارائه می‌دهد. نقاط قوت ما عبارت‌اند از:
- عرضه بدون واسطه: حذف واسطه‌ها و خرید مستقیم از تولیدکننده یا نمایندگی‌های رسمی، موجب رقابتی‌بودن قیمت‌ها و اطمینان از اصالت محصولات می‌شود.
- پشتیبانی تخصصی: تیم فنی مجرب ما آماده‌ی مشاوره در زمینه‌ی انتخاب مدل و متریال مناسب برای پروژه‌ی شما است؛ از تعیین کلاس فشاری گرفته تا مشخصات آب‌بندی و مطابقت با استانداردهای مورد نیاز.
- ضمانت و خدمات پس از فروش: تمامی شیرهای پروانهای عرضه‌شده در پایش سیال همراه با گارانتی معتبر و پشتیبانی کامل ارائه می‌شوند؛ تا از عملکرد بهینه و طول عمر محصول، اطمینان داشته باشید.
